【應用案例】徠卡三維激光掃描多源數據融合方案的街區改造測量應用
案例背景
歷史文化名城名鎮名村是反映文化交融、彰顯東方智慧、體現中華文明特征的重要載體。國內各地存在著大量的歷史文化名城名鎮名村,做好保護工作仍然存在諸多挑戰,需要多方力量協同完成。其中,測量工作是必不可少的一環。
應用案例介紹
項目地點:安徽省某歷史文化名城
項目要求:對歷史文化街區內的建筑物進行外立面及部分核心區域的建筑內部結構進行測繪工作
項目難點:
1. 該作業區現有作業條件非常復雜,街道狹窄,私搭亂建嚴重。
2. 項目工期緊,且技術指標要求極高。

多源數據融合方案
常規測量方案的缺點
1. 使用全站儀測量法,數據采集不完整,操作繁瑣,不停搬站,耗時長。
2. 無人機傾斜測量法,拍攝視角受限,狹窄的文化街區無法進行測量。
3. 三維激光掃描儀在人流量大,環境復雜的老街區,測量效率不高。
多傳感器測量方案優勢
由于測量區域的復雜性和項目的緊迫性,最終決定使用多傳感器同時進行作業的方式,即同時融合傾斜相機、徠卡移動背包掃描系統和徠卡三維激光掃描儀的數據,該方案的優勢是:
1. 傾斜攝影測量能在空中獲取建筑物可見范圍內的數據,彌補地面測量的短板。
2. 徠卡移動背包街區和室內都能測量,是主要的街區細化測量方法,確保數據的完整性。
3.三維激光掃描儀作為補充方案進行高精度控制測量,能夠有效提升整體數據的精度。

使用徠卡移動背包和三維激光掃描儀進行外業采集
技術路線

多源數據成圖方案
根據傾斜的數據所生成的模型,使用國內成熟的繪圖軟件能夠進行外立面成果繪制

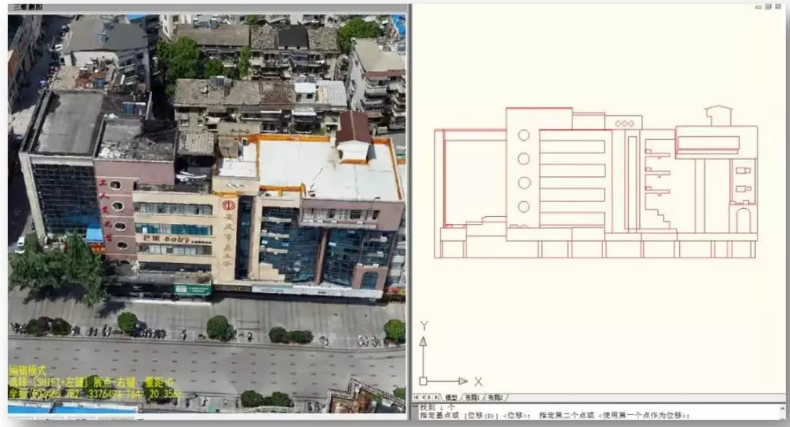

使用傾斜測圖軟件進行高層建筑的外立面繪圖
融合徠卡移動背包和三維激光掃描儀的數據,進行室內和建筑外立面繪制
1)將徠卡移動背包的點云通過Cloudworx導入到AutoCAD中,在點云上進行立面圖繪制

使用Cloudworx工具在AutoCAD中進行立面繪圖
2)將徠卡移動背包的點云和三維激光掃描儀數據通過Cyclone進行融合,然后通過點云切片的方式進行結構剖面圖等成果的繪制。

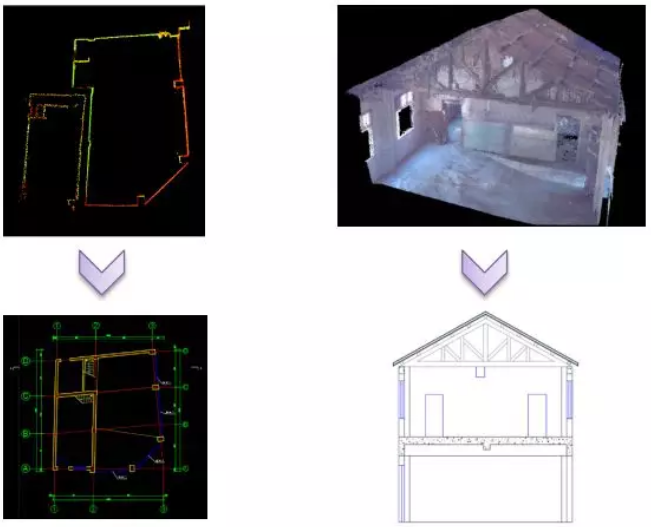

用點云數據進行結構剖面圖等成果的繪制

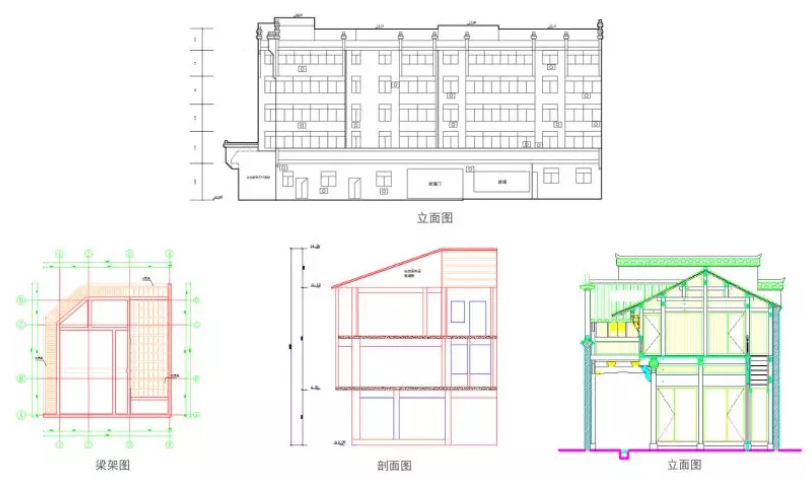

成果展示

總結
徠卡移動背包不僅性能較為優異,而且作業方式和數據兼容性強,可適應于多種應用場景。
隨著移動測量技術的應用,越來越多的測繪項目將采用多源數據融合的方式,空地一體化。
除了提供優秀的硬件以外,徠卡測量還提供了一套完整的點云融合處理的解決方案,符合實際客戶的使用習慣,簡單易用。
