一、背景

　　石化工廠的安全運維是一項重要工作。但是如果工廠工程資料保存不完整或者太過陳舊，不能反映廠區真實現狀，就難以實現石化工廠的數字化管理。一般使用三維激光掃描儀完成工廠數字化可以獲取廠區的精確點云，生成三維模型，提升運營效率，減低安全風險。

　　而工廠內部一般結構復雜，內部空間狹小，管道設施密集，遮擋嚴重，通視條件差，面對這種條件，一些常見的掃描儀架站拼接困難，提高數據獲取效率和保證作業的安全性尤為重要。

　　徠卡RTC360三維激光掃描儀以其輕小便攜、高速、精準、操作簡單、智能拼接等優勢助力石化工廠數字化管理運維。

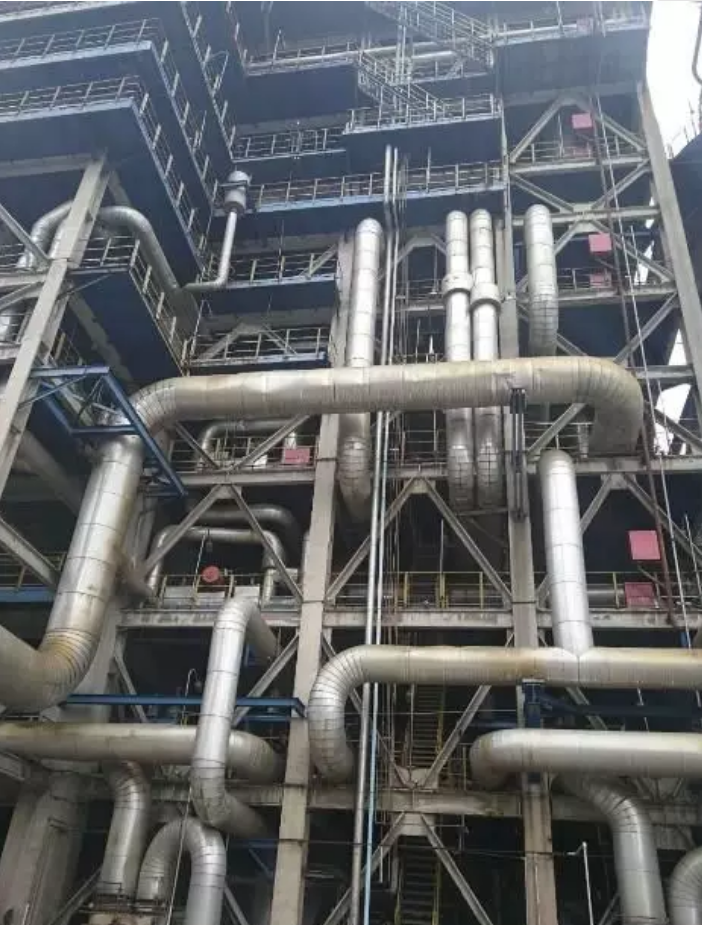

　　圖1 某工廠錯綜復雜的設施

　　二、項目概況

　　上海某高爐項目，作業平臺約 30m*20m，共 20 層，約 60米高，每層平臺外圍有狹窄通道，拐彎較多，內部管線設施密集復雜，通視條件極差。原有設計模型和現狀不符，為了工廠數字化，需要進行三維掃描。

　　三、項目過程

　　踏勘

　　制定合理的設站方式、掃描路線和點云拼接方式。

　　數據采集

　　架設碳纖維三腳架，卡扣式安裝掃描儀，自由設站。每站采用6mm@10m分辨率采集點云和HDR全景影像，開啟 VIS 視覺追蹤技術，無需擺放標靶，無需通視，實現自動拼接站點，大幅提高了采集效率。一站數據不到2min即可完成。

　　換站采集，放穩即測，速度超快。13層作業平臺共采集109站，共耗時4.5小時。

　　圖2 RTC360正在采集數據

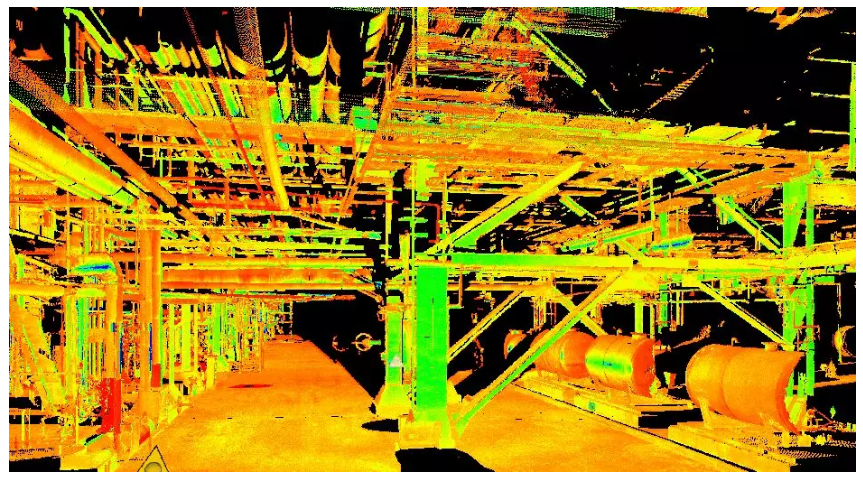

　　三維激光掃描可全方位獲取三維點云數據，無論是復雜的法蘭還是立柱都能夠清晰完整的獲取?；诟呔雀哔|量的點云數據，三維建模才能夠更精細。

　　數據導入與自動拼接

　　VIS 視覺追蹤技術搭配徠卡Register360軟件的智能拼接功能實現了點云的全自動拼接，大大減少了拼接時間。為了進一步提高整體點云精度，拼接點云構成閉合環。

　　圖3數據導入完即可實現自動拼接

　　碰撞檢測和模型更新

　　根據原有設計模型和圖紙創建工廠管線模型和平臺相關模型。

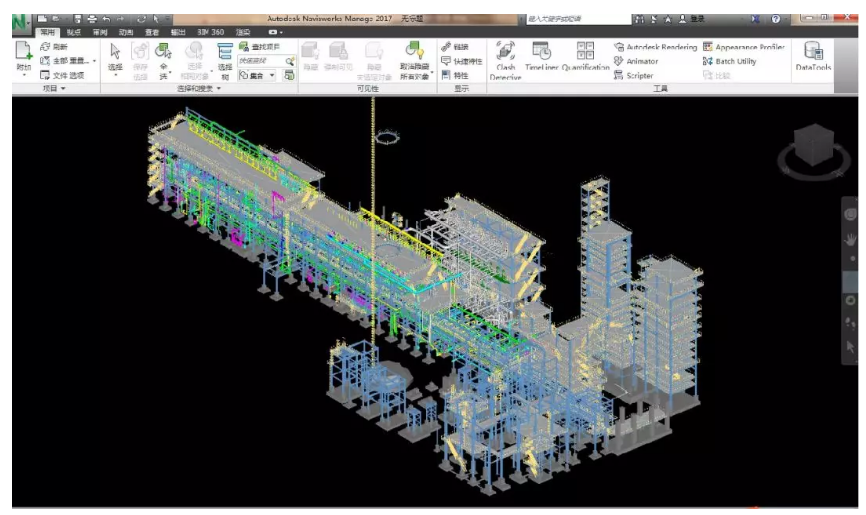

　　將模型和點云數據同時導入Navisworks，一鍵碰撞分析，檢測出原有設計模型與真實點云模型有差異的位置，并依據點云的精準位置和尺寸信息進行模型修改調整，實現真實現狀模型的工廠數字化。

　　圖4 設計模型與點云對比檢測

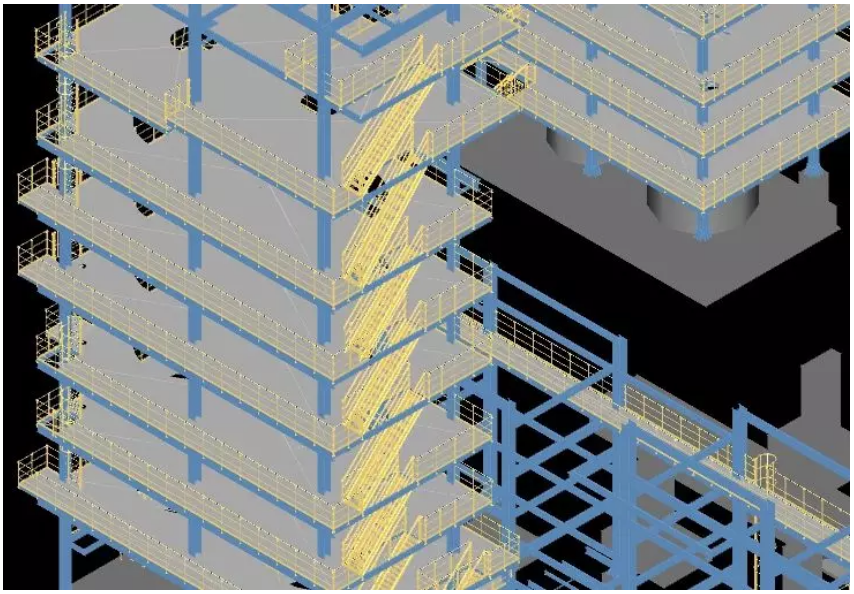

　　圖 5 更新后的高精度工廠模型

　　四、項目總結

　　1，數據質量好：徠卡RTC360掃描儀以其優越的測角和測距精度確保了點云可靠性，超低的噪音確保了復雜設施的細節點云質量。

　　2，作業效率高：徠卡RTC360掃描儀小巧輕便，無需對中整平，設站方便，無需標靶，單站采集時間短，可以自動拼接。相比常規掃描儀兩天才能完成的工作，徠卡RTC360半天即可完成。

　　3，簡單、高度自動化：不僅是數據采集的操作簡單，而且數據拼接自動化，大大降低了技術難度和勞動強度。
