科力達KTS-552R15智能安卓全站儀點測量、點放樣、后方交會介紹
科力達KTS-552R15智能安卓全站儀,輕點界面,一鍵進入機載軟件測繪之星,圖形化界面,功能程序一目了然,看得懂,操作更快。

帶你全新體驗科力達智能安卓全站儀點測量、點放樣、后方交會是如何“簡單”操作,我們一起來看看。

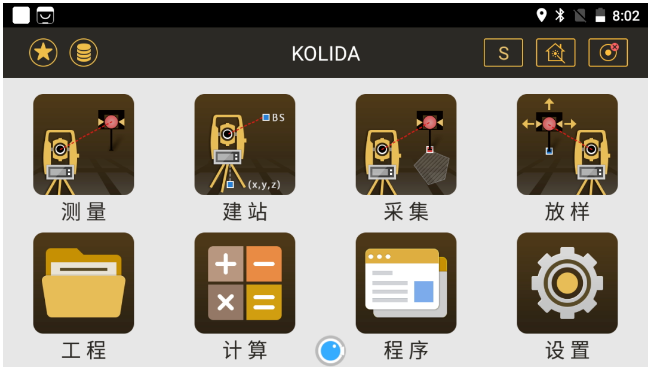

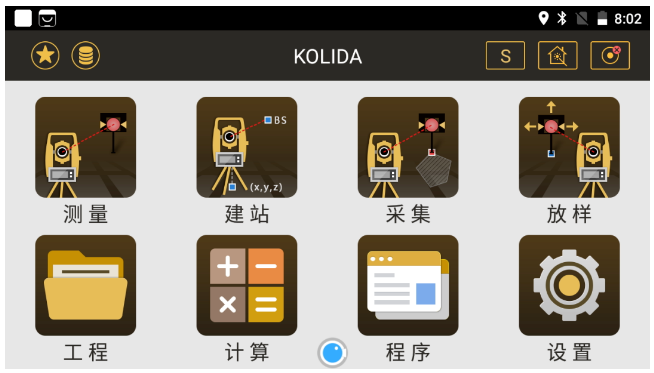

智能安卓全站儀開機,進入工作桌面,點擊測繪之星軟件。

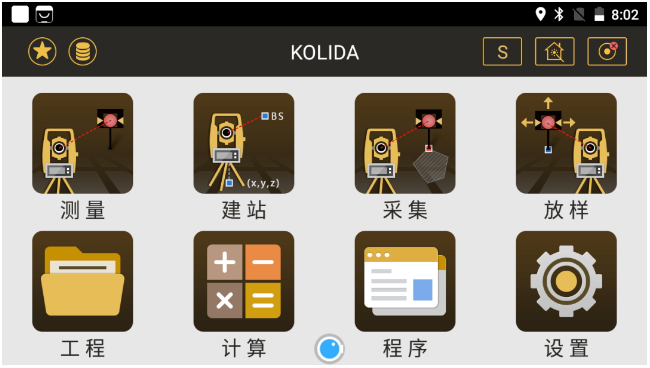

測繪之星主菜單
1、坐標測量

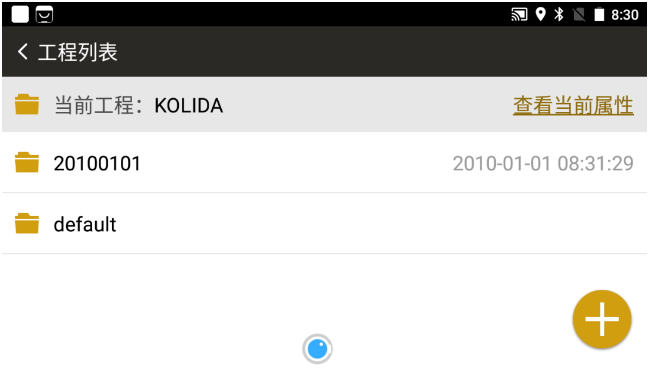

1、首先,新建工程,點擊工程進入工程列表,工程列表中會顯示儀器里所有保存的工程,以及當前使用的工程,若要新建工程(正常情況下,每換一個工程,都需要新建一個新的工程)點擊屏幕右下角的“+”圖標即可。

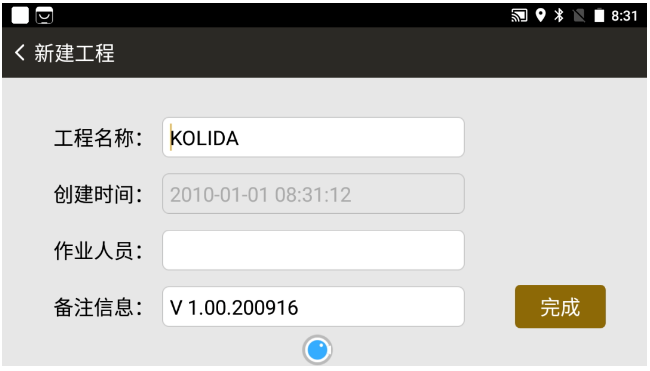

輸入新的工程名稱,以及作業人員或備注信息,點擊完成。

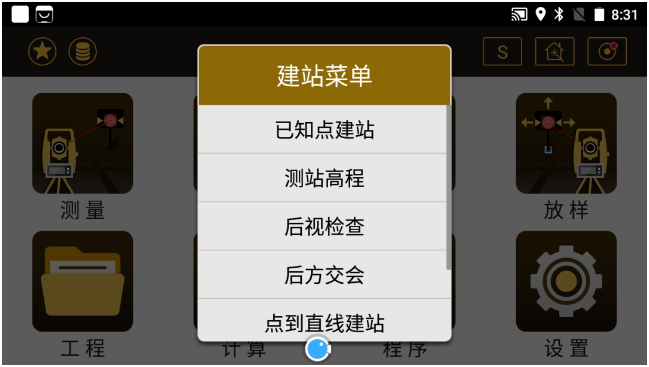

2、之后退出到測繪之星主菜單,點擊建站,選擇已知點建站。

進入已知點建站界面,點擊測站后面的“+”。

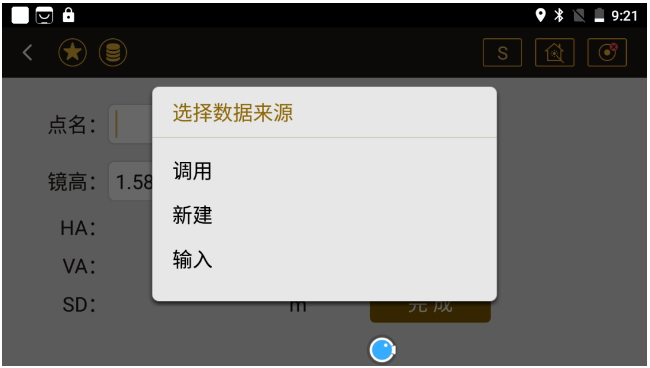

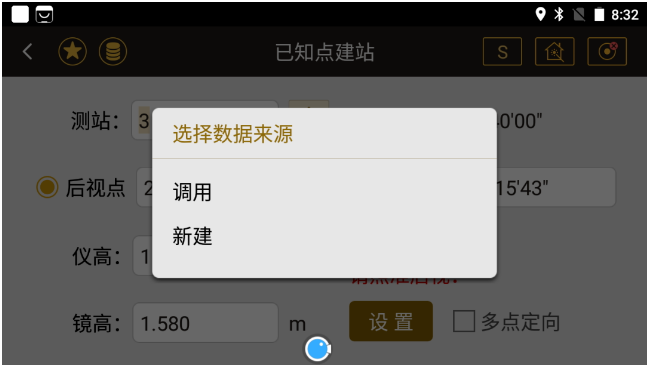

進入選擇數據來源界面,選擇調用(提前把測站坐標輸入到內存里)或者新建(直接輸入測站坐標)。

這里選擇新建,進入新建測站坐標界面,輸入測站坐標,點擊確定。

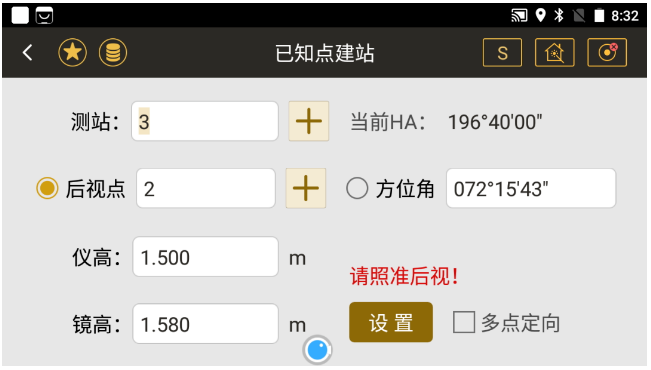

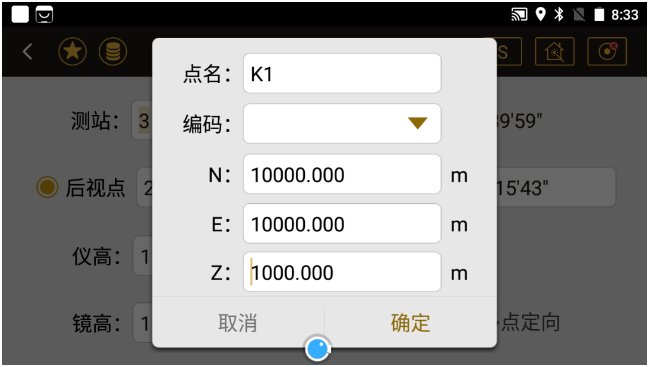

3、返回已知點建站界面,選擇定向方式:坐標后視或者方位角后視,如果是方位角后視則選擇方位角,并且輸入正確的方位角。如果是坐標后視,則選擇后視點,點擊后視點后面的“+”輸入后視點坐標。接著,輸入全站儀儀器高(從地面點中心上量取到儀器側面的橫線),再輸入棱鏡高度(后視地面點到棱鏡中心的高度)。用全站儀精確照準后視棱鏡中心,點擊“設置”。

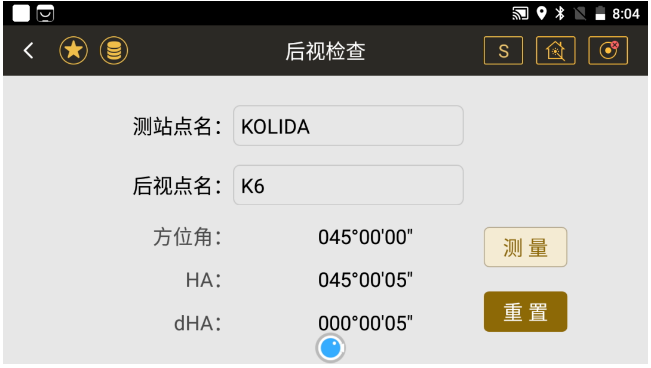

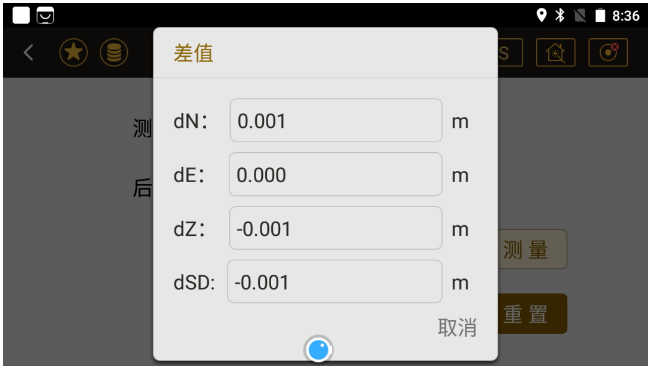

4、接著,點擊后視檢查,點擊測量,查看輸入的后視坐標與實測后視坐標的差值:dN、dE、dZ、dSD,差值越小越好,說明精度越高。后視檢查沒有問題,返回。

點擊“測量”。

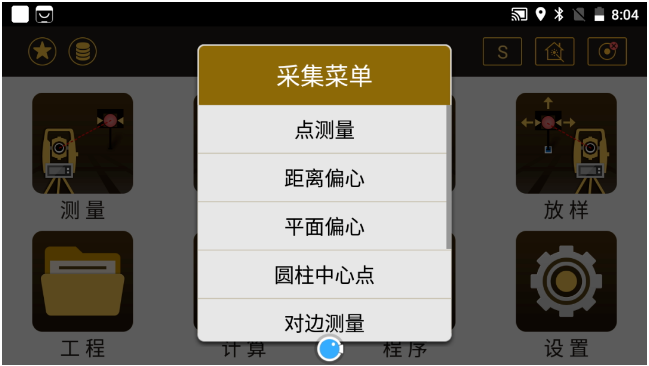

5、接著返回,點擊主菜單界面的“采集”菜單,選擇“點測量”。

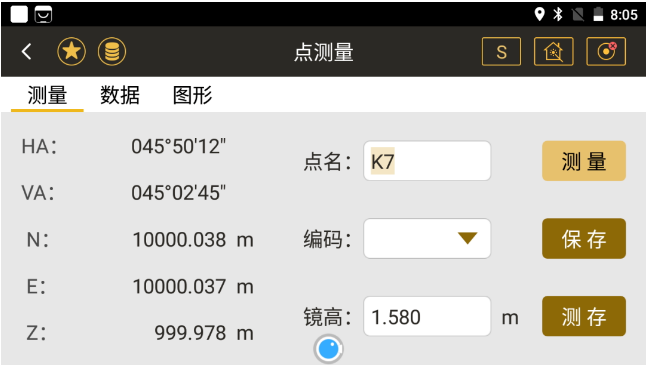

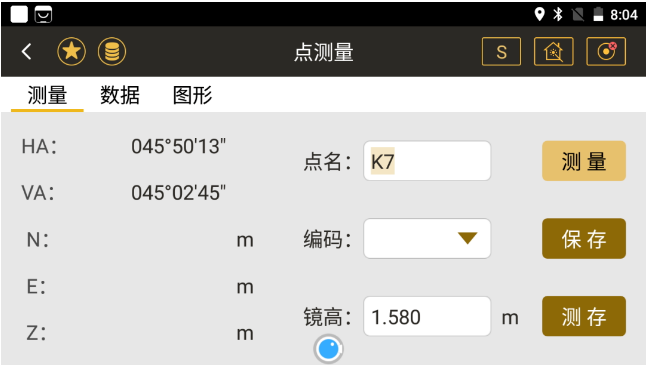

6、接下來儀器瞄準前視棱鏡,點擊“測量”采集被測點的坐標,測量完成后屏幕左側N:E: Z:出現數據,接著輸入點名和前視棱鏡高,點擊“保存”,坐標數據存入儀器內存。快速測量可以直接點擊“測存”,相當于“測量+保存”。

測完一個點后,不退出界面接著測量下一個點,以此類推,直到測完本測站所有目標點。
2、放樣測量

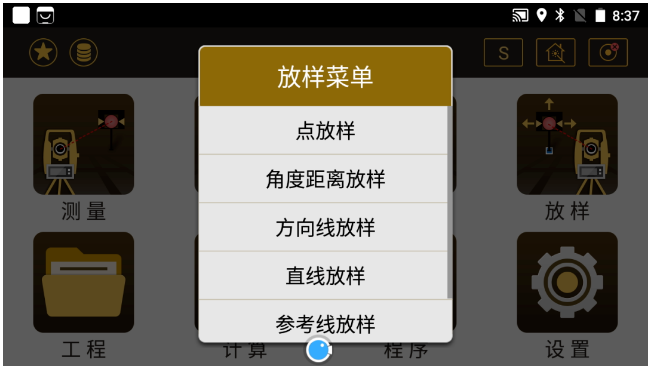

1、返回測繪之星主菜單,建站定向方式與坐標測量一致。建站定向成功后,點擊“放樣”圖標,選擇“點放樣”。

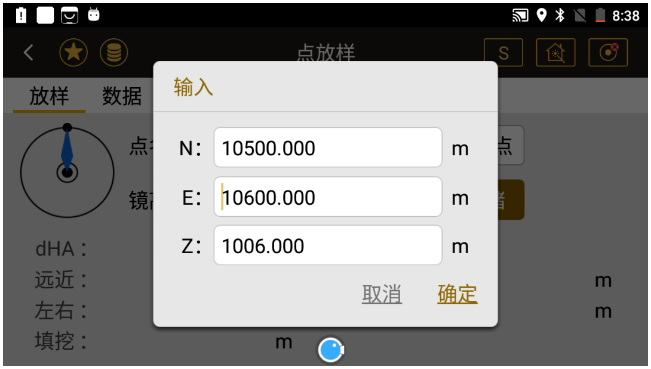

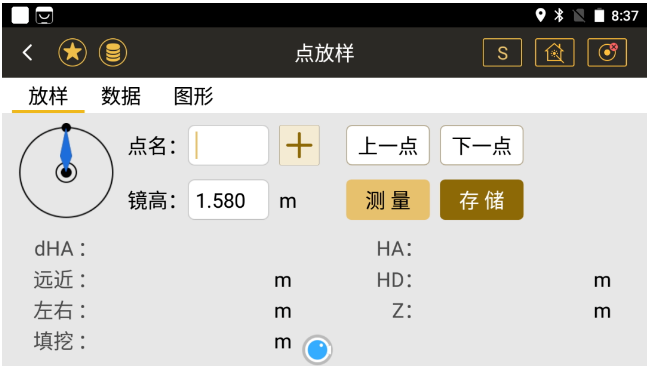

2、進入點放樣界面,點擊“+”,選擇“輸入”輸入放樣的坐標。如果事先已經把放樣坐標導入儀器內存中,在這里可以選擇“調取”,在點庫里直接選擇放樣的坐標。

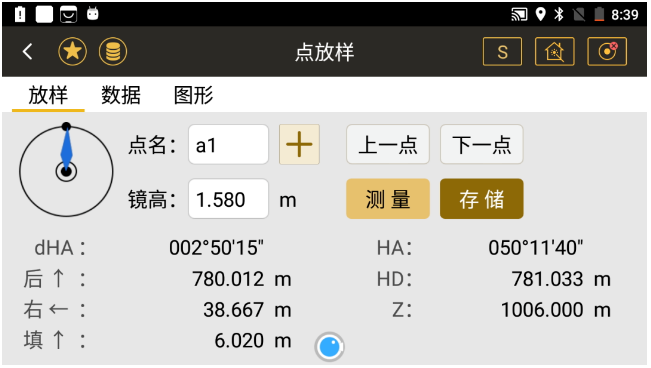

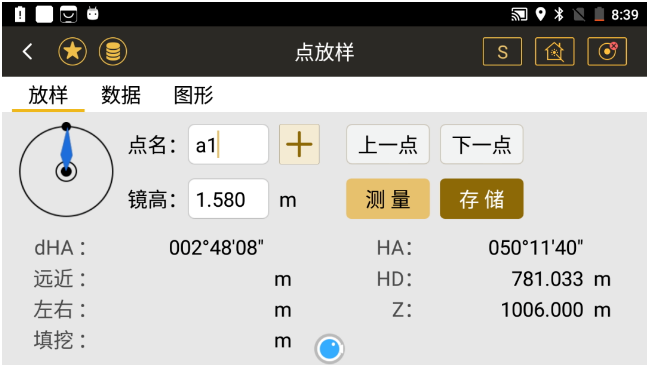

3、輸入完畢放樣坐標后,點擊“確定”,輸入棱鏡高,根據dHA顯示角度,旋轉儀器,直至dHA角度歸零“00°00"00'”,之后照準棱鏡點擊“測量”,得到棱鏡前后移動的距離,通過不斷照準棱鏡點擊“測量”,直至“dHA、前或后、填或挖”全部歸零,完成該點放樣。


3、后方交會

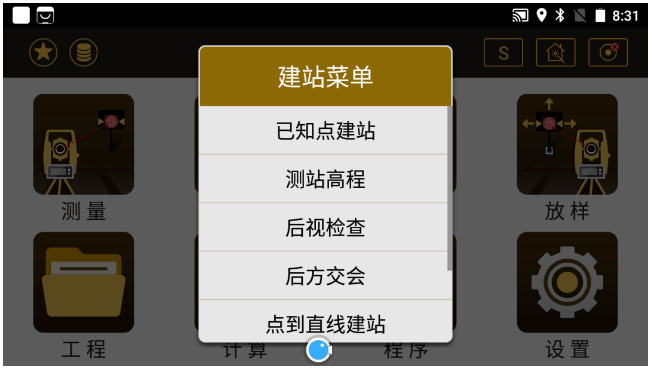

1、在測繪之星主菜單界面,點擊“建站”,選擇“后方交會”。

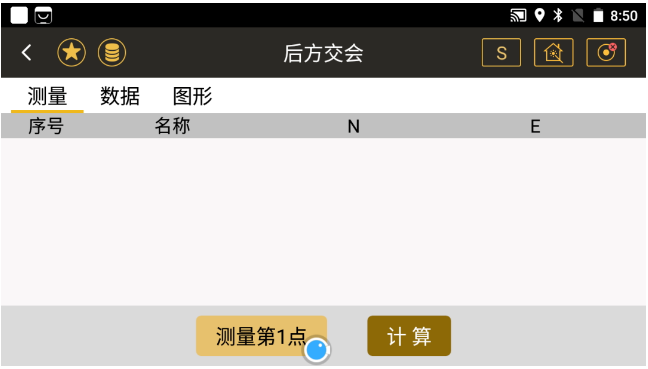

2、點擊“測量第1點”。

點擊“+”。

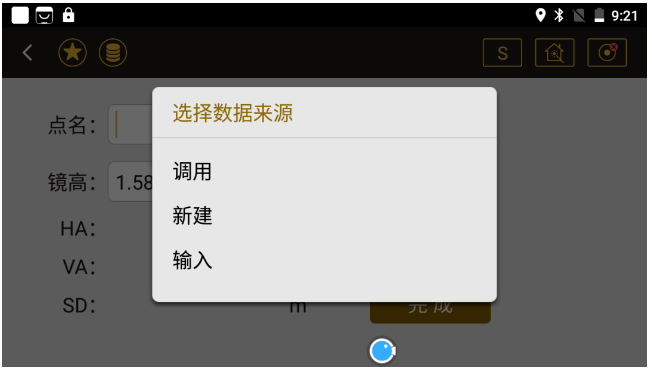

選擇“輸入”。

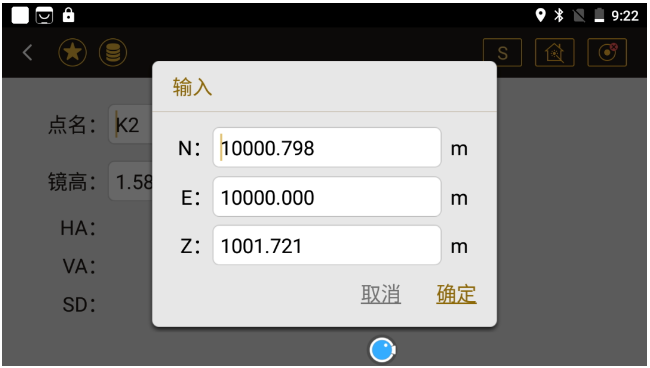

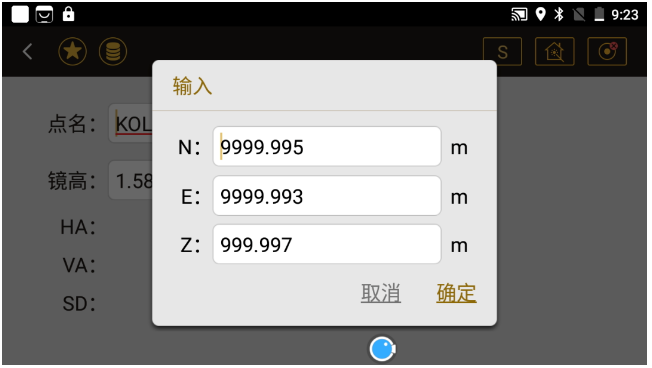

輸入第1已知點的坐標,點擊確定。

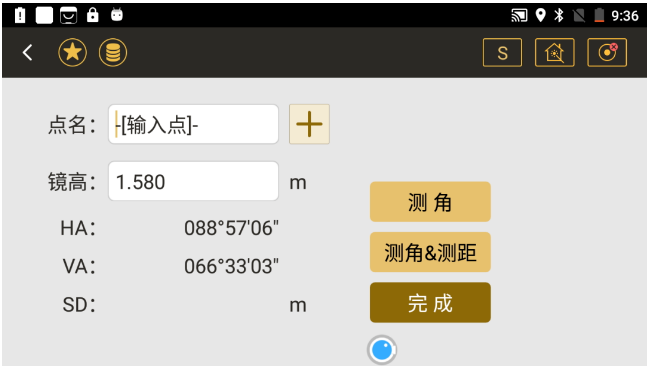

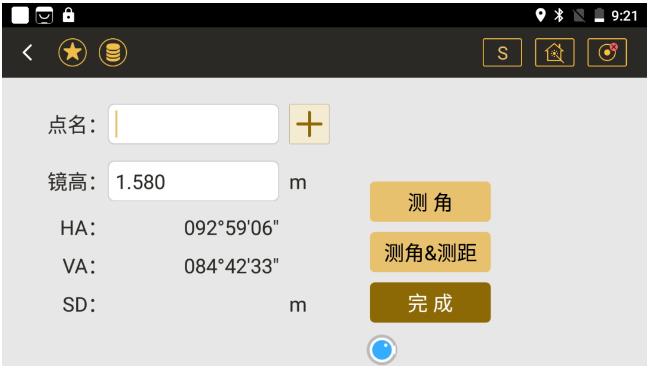

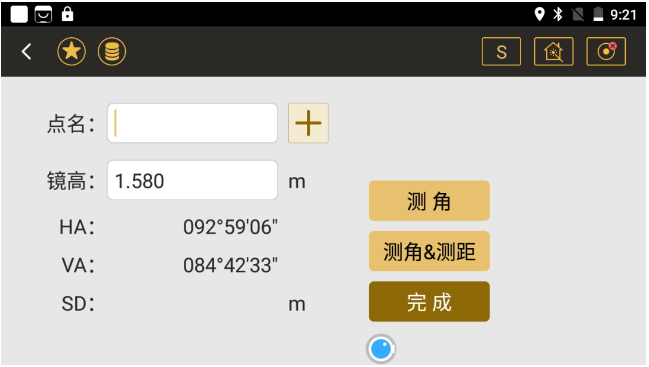

接著輸入棱鏡高,照準架設在第1點的棱鏡,點擊“測角&測距”,測完后,點擊“完成”。

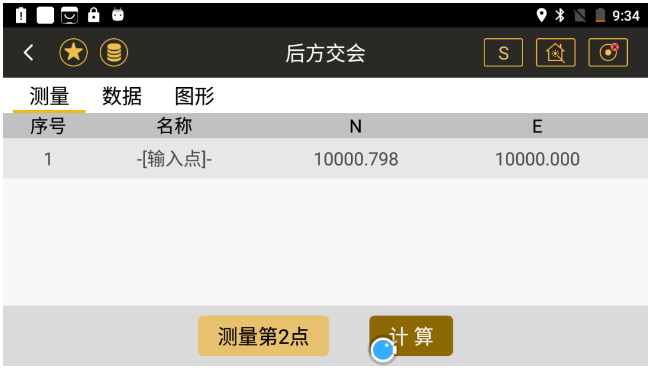

3、接著點擊“測量第2點”。


點擊“+”。

選擇“輸入”。

輸入第2已知點的坐標,點擊確定。

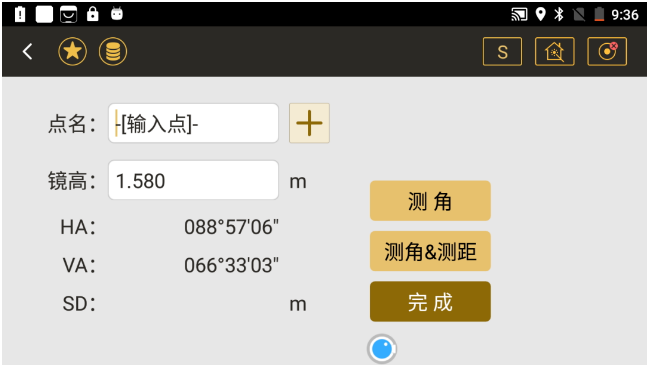

接著輸入棱鏡高,照準架設在第1點的棱鏡,點擊“測角&測距”,測完后,點擊“完成”。

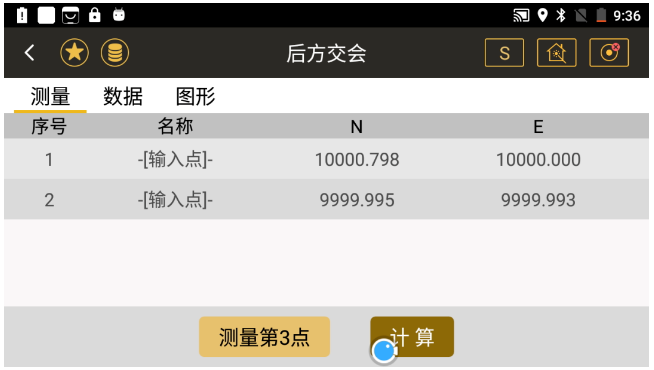

4、儀器進入后方交會初始界面,屏幕出現測量完成的第1點和第2點,如果還有第3點,可以以此類推,接著測量第3點。

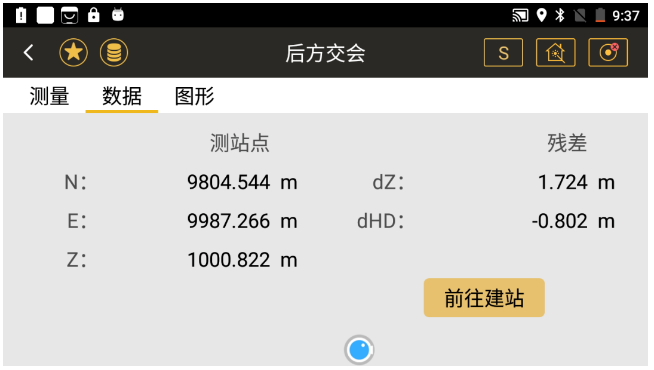

5、點擊“計算”,得出測站點的坐標(殘差“dZ、 dHD越小越好”),后方交會完成。
