入手即可上手,上手便是高手!——徠卡BLK3D建筑立面測量
很多老舊小區外立面需要進行翻修整改,這類項目往往工作量很大,若使用傳統作業方式,所需的人力、時間較多。隨著科技的不斷發展與創新,徠卡BLK3D為我們提供了輕量化、可視化的建筑立面測量方式,快速準確的獲取立面數據不再是難題!
關于低層建筑立面測量

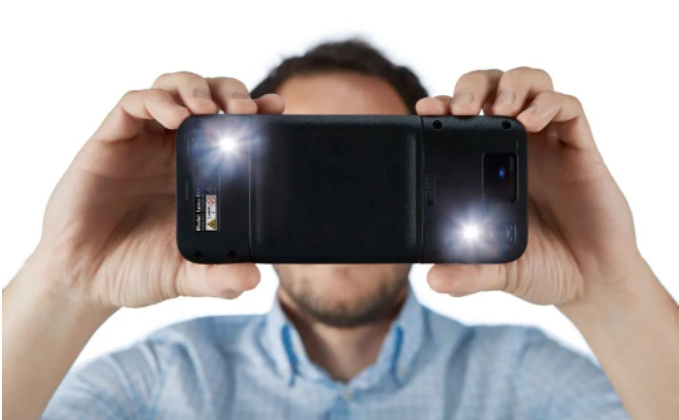

徠卡BLK3D近距離圖像測量精度可靠,外業現場從不同位置、多個角度拍攝采集數據,同一場景,最多可拍攝4次,利用近景攝影測量原理,多張照片疊加精準計算后,即可在儀器端量測尺寸信息。
之后我們可以將數據導入BLK3D DeskTop桌面端軟件作進一步處理。

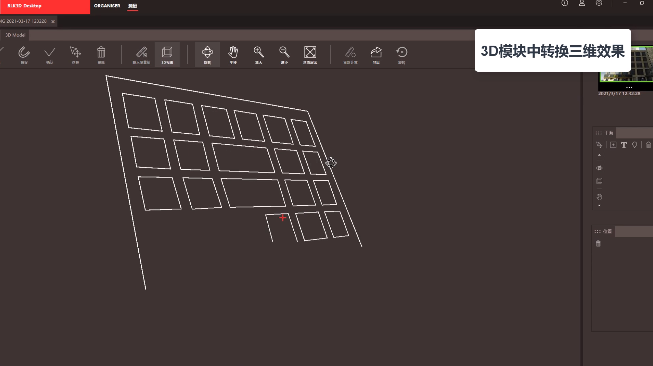

在軟件中圖照片數據可以作為繪圖基礎,我們可以直觀清晰的描繪出建筑輪廓以及外立面的窗戶、陽臺等信息,不會出現漏繪錯繪等情況。再由3D Model模塊將其照片上的輪廓線轉換為三維效果,每條線段均有真實的空間位置,可以360°瀏覽查看。
最終圖形可導出DXF、DWG等格式導入CAD軟件,進行簡單補繪、調整即可完成圖形。
關于高層建筑立面測量
對于長距離測量,徠卡BLK3D同樣提供了出色的解決方案。

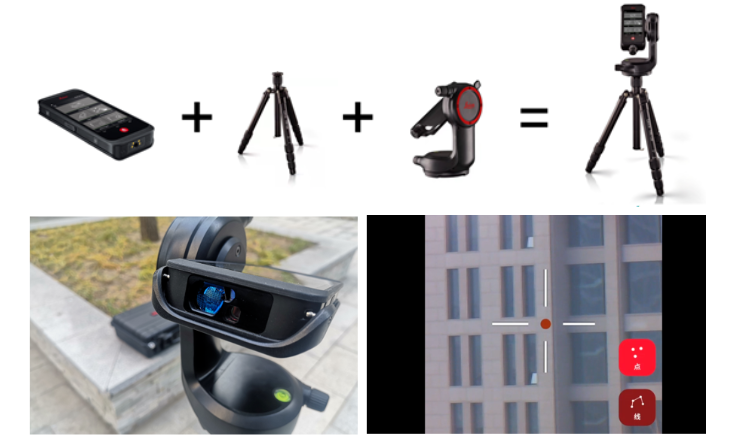

儀器可以搭配專業的腳架和適配器,從而獲取水平、豎直角度,在進行簡單的整平操作后,便可實現P2P測量。
儀器帶有專門的立面測量程序,可以輕松定義平面,將激光測距獲取的點位數據繪制到該平面上,測量結束即可直接導出成果。
距離較遠時,激光照準的位置不好判斷,此時儀器的數碼瞄準器便可大顯身手,在儀器屏幕上可以查看當前照準位置,保證測量準確無誤。

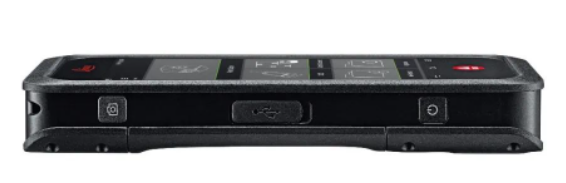

關于徠卡BLK3D
輕
作為一款可以直接放入口袋的測量設備,徠卡BLK3D把輕量化做到了極致,作業人員的勞動強度明顯降低,愉悅作業,輕松實現。
快
對于常規建筑立面測量,徠卡BLK3D外業拍攝3~4次即可,單次拍照只需數秒,2分鐘內即可完成數據采集,作業效率大大提高。

易
徠卡BLK3D操作簡單,只需動動手指進行拍照,無需專業的測量知識,無需長時間的操作培訓,入手即可上手,上手便是高手!
準
儀器擁有校準后的雙立體相機,利用近景攝影測量原理,能夠準確獲取照片中空間位置關系,搭配后處理軟件輕松獲取準確的圖形成果。

身材雖小,大有作為,徠卡BLK3D一機多用,輕松應對各種建筑立面場景,能夠為作業人員帶來智能愉悅的工作體驗。
聲明:以上內容來源于網絡文章轉載,轉自原創徠卡測量系統應用文章,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
